您當前的位置： 首頁 - 產品中心 - 高壓開關、繼電保護檢測設備
產品用途
是驗證 AC 型保護器交流脫扣器動作特性要求的專用測試儀器；
適用范圍
適合于額定剩余動作電流在 500mA 以下的各種類型剩余保護器；
測量量程
剩余電流：20mA、200mA、2A 三檔；
測量精度
剩余電流：±1%；動作時間：±0.2%，讀+2ms 和±1 字。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品概述 Product Overview

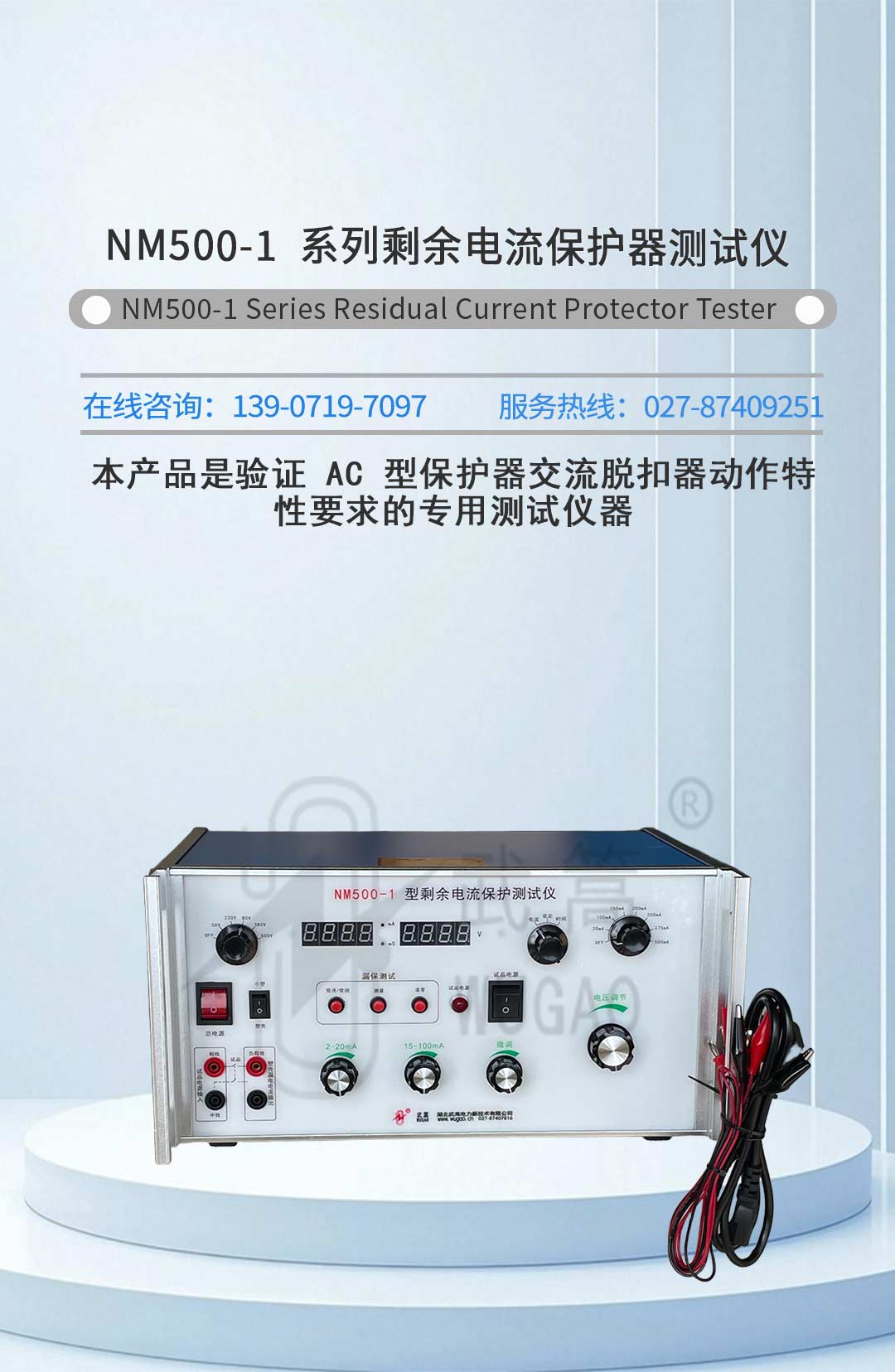

NM500-1 型剩余電流保護器測試儀(以下簡稱測試儀)，是本公司改進產品，是符合國家標準《剩余電流動作保護器》（GB6829—95）中第 8.3 條和 GB16917.1—1997 中第 9.9 條，驗證 AC 型保護器交流脫扣器動作特性要求的專用測試儀器。目前國內生產廠生產的保護器絕大部分是 AC 型的脫扣器。因此 SG6829—第 8.3 條和 GB16917.1—1997 中第 9.9 條所規定的 AC 型保護器的各項動作特性均能驗證，測量精度符合規定的要求。測試儀可作為生產廠家、電器檢測站、用戶單位校驗、檢驗、驗收的專用測試儀器。
本測試儀適用于電子式 2P 的斷路器。電磁式 1P＋N、2P、3P、3P+N、4P 的斷路器均能測試。
本測試儀提供的模擬剩余電流適合于額定剩余動作電流在 500mA 以下的各種類型剩余保護器。試驗電壓值可由波段開關選擇：50V、220V、85V、380V、 500V，每檔電壓連續可調。
本測試儀中剩余動作電流和動作時間的測量是數字化的，用 3 位半發光晶體數碼管顯示，且在剩余保護器動作后，測量值的顯示仍能保持，以便于讀錄。
測試儀的正常工作條件：
a.溫度 0—40 攝氏度；
b.相對濕度 20—85%。

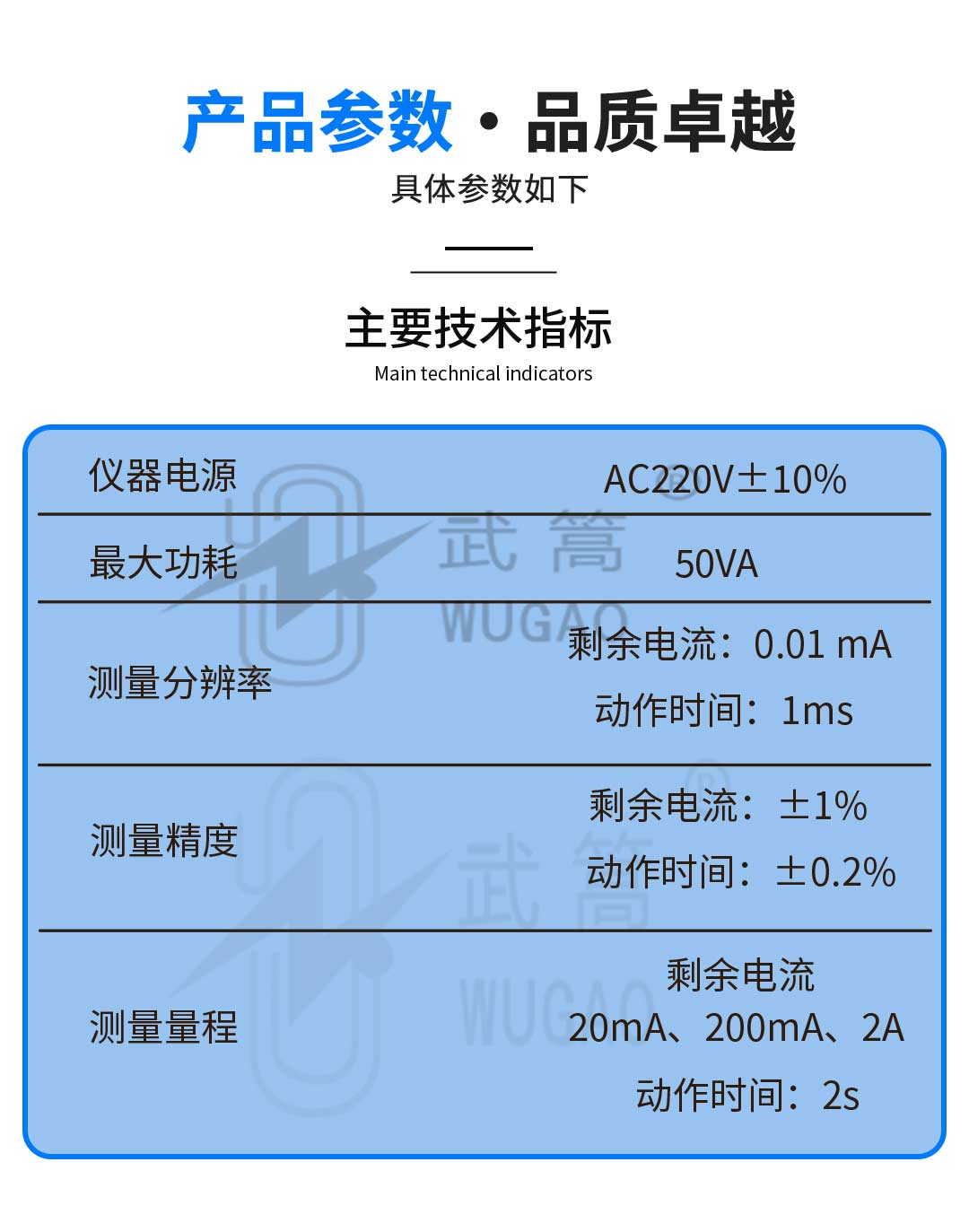

主要技術指標 Key Technical Indicators
1.提供剩余電流：
a.可調剩余(微調也能小范圍調整)2～20mA、20～100mA 二檔；
b.不可調剩余電流： 150mA、200mA、250mA、375 mA、500mA 共五檔；
2.提供的試品電壓：50V、220V、85V、380V、500V 五檔(50V、85V、380V,500V為短時工作制。)
3.測量顯示：三位半發光晶體數碼管。
4.測量分辨率：
a.剩余電流：0.01 mA；
b.動作時間：1ms。
5.測量量程：
a.剩余電流：20mA、200mA、2A 三檔；
b.動作時間：2s（超過可用循環讀數累計）。
6.測量精度：
a.剩余電流：±1%；
b.動作時間：±0.2%，讀+2ms 和±1 字。
7.儀器電源：AC220V±10%，最大功耗：50VA。
8.外型尺寸：410×255×200（長×寬×高），不包括機腳和手把。
